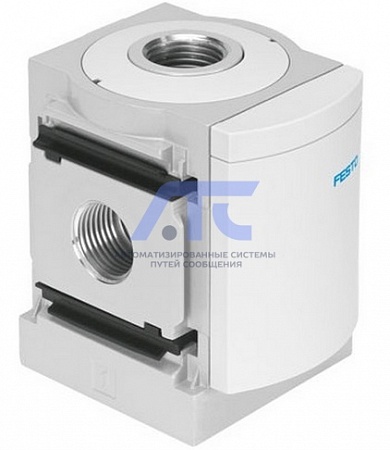

Модуль разветвления MS6-FRM-1/2-I

применяется для распределения сжатого воздуха между соседними модулями.

Описание модуля разветвления MS6-FRM-1/2-I:

Модуль разветвления Festo серии "MS", резьба G1/2”, рабочее давление на входе 0 … 20 бар, стандартный расход воздуха 6000 л/мин, монтажный шаг 62 мм, размер 6. С обратным клапаном.

Разветвитель с 4-мя каналами для присоединения: каналы 1 и 2 – G1/2”, канал 3 – G1/2”, канал 4 – G1/2”. Может использоваться как промежуточный коллектор при подготовке воздуха разного качества. Возможность присоединения к нему дополнительных модулей. Отвод сверху и снизу. Встроенный обратный клапан препятствует попаданию воздуха с маслом назад. Направление потока: слева направо. Опция: установка датчика давления.

Технические характеристики модуля разветвления MS6-FRM-1/2-I:

• Положение при монтаже: любое;
• Тип конструкции: модуль ответвления; с функцией ответной реакции;
• Рабочее давление: 0 ... 20  bar;
• Стандартная номинальная пропускная способность в направлении главного потока 1->2: 6.000 l/min;
• Стандартный номинальный расход, отвод вверх: 3.100 l/min;
• Стандартный номинальный расход, отвод вниз: 3.300 l/min;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; инертные газы;
• Примечание по рабочей среде: возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла);
• Классификация сопротивления коррозии: CRC: 2;
• Температура хранения: -10 ... 60 °C;
• Температура рабочей среды: -10 ... 60 °C;
• Температура окружающей среды: -10 ... 60 °C;
• Вес продукта: 400 g;
• Пневматическое присоединение, канал 1: G1/2;
• Пневматическое присоединение, канал 2: G1/2;
• Пневматическое присоединение, канал 3: G1/2;
• Пневматическое присоединение, канал 4: G1/2;
• Замечания по материалу: соответствует директиве по ограничению использования опасных веществ (RoHS);
• Материал корпуса: алюминий.
