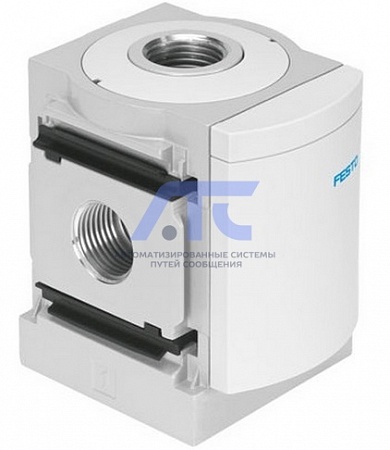

Модуль разветвления MS4-FRM-1/4-I

применяется для распределения сжатого воздуха между соседними модулями.

Описание модуля разветвления MS4-FRM-1/4-I:

Модуль разветвления Festo серии "MS", резьба G1/4”, рабочее давление на входе 0 … 10 бар, стандартный расход воздуха 1750 л/мин, монтажный шаг 40 мм, размер 4. С обратным клапаном.

Разветвитель с 4-мя каналами для присоединения: каналы 1 и 2 – G1/4”, канал 3 – G1/4”, канал 4 – G1/4”. Может использоваться как промежуточный коллектор при подготовке воздуха разного качества. Возможность присоединения к нему дополнительных модулей. Отвод сверху и снизу. Встроенный обратный клапан препятствует попаданию воздуха с маслом назад. Направление потока: слева направо. Дополнительная опция: установка датчика давления.

Технические характеристики модуля разветвления MS4-FRM-1/4-I:

• Положение при монтаже: любое;
• Тип конструкции: модуль ответвления; с функцией ответной реакции;
• Рабочее давление: 0 ... 10 bar;
• Стандартная номинальная пропускная способность в направлении главного потока 1->2: 1.750 l/min;
• Стандартный номинальный расход, отвод вверх: 500 l/min;
• Стандартный номинальный расход, отвод вниз: 500 l/min;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; инертные газы;
• Примечание по рабочей среде: возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла);
• Классификация сопротивления коррозии: CRC: 2;
• Температура хранения: -10 ... 60 °C;
• Температура рабочей среды: -10 ... 60 °C;
• Температура окружающей среды: -10 ... 60 °C;
• Вес продукта: 160 g;
• Пневматическое присоединение, канал 1: G1/4;
• Пневматическое присоединение, канал 2: G1/4;
• Пневматическое присоединение, канал 3: G1/4;
• Пневматическое присоединение, канал 4: G1/4;
• Замечания по материалу: не содержит медь и тефлон; соответствует директиве по ограничению использования опасных веществ (RoHS);
• Материал корпуса: алюминий.
