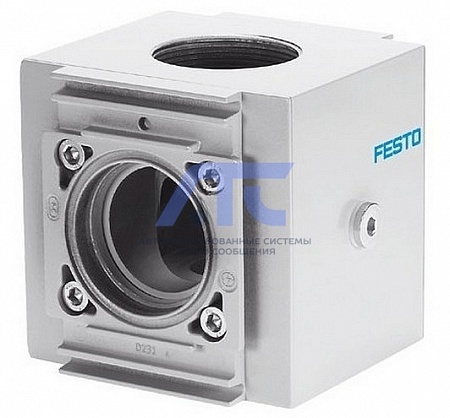

Модуль разветвления MS12-FRM-G

применяется для распределения сжатого воздуха между соседними модулями.

Описание модуля разветвления MS12-FRM-G:

Коллектор Festo серии "D" блочного монтажа, рабочее давление на входе 0 … 21 бар, стандартный расход воздуха 25000 ... 42000 л/мин, монтажный шаг 124 мм, размер 12.

Для распределения сжатого воздуха без функции обратного клапана. Коллектор с 4-мя каналами для присоединения: каналы 1 и 2 –  подключение для дополнительных модулей, канал 3 – G2”, канал 4 – G1”. Отвод сверху и снизу. Может применяться как промежуточный коллектор при подготовке воздуха разного качества.

Технические характеристики модуля разветвления MS12-FRM-G:

• Положение при монтаже: любое;
• Тип конструкции: модуль ответвления;
• Рабочее давление: 0 ... 21 bar;
• Стандартная номинальная пропускная способность в направлении главного потока 1->2: 25.000 ... 42.000 l/min;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-];
• Классификация сопротивления коррозии: CRC: 2;
• Температура хранения: -10 ... 60 °C;
• Температура рабочей среды: -10 ... 60 °C;
• Температура окружающей среды: -10 ... 60 °C;
• Вес продукта: 3.000 g;
• Пневматическое присоединение, канал 1: модуль коллектора;
• Пневматическое присоединение, канал 2: модуль коллектора;
• Пневматическое присоединение, канал 3: G2;
• Пневматическое присоединение, канал 4: G1;
• Замечания по материалу: не содержит медь и тефлон;
• Материал корпуса: алюминий.
