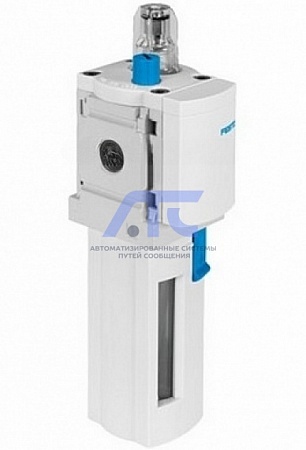

Маслораспылитель MS4-LOE-1/4-U

используется для добавления точно заданного количества масла в сжатый воздух. Перепад давления при протекании воздуха через сопло Вентури используется для подъема масла из стакана в верхнюю камеру. Оттуда капли масла падают в поток воздуха прямо за пропорциональным клапаном, где и распыляются.

Описание маслораспылителя MS4-LOE-1/4-U:

Маслораспылитель Festo серии "MS", резьба G1/4”, рабочее давление на входе 1 … 12 бар, стандартный расход воздуха 2200 л/мин. Макс. емкость для масла 36 см³. Размер 4.

Стандартный пропорциональный маслораспылитель. Металлический стакан встроен как металлическая оболочка, направление потока слева направо.

Технические характеристики маслораспылителя MS4-LOE-1/4-U:

• Размер: 4;
• Серия: MS;
• Положение при монтаже: вертикально +/- 5°;
• Тип конструкции: пропорциональный стандартный маслораспылитель;
• Макс. емкость для масла: 36 cm3;
• Кожух стакана: встроен как металлическая оболочка;
• Рабочее давление: 1 ... 12 bar;
• Мин. расход воздуха для работы маслораспылителя: 40 l/min;
• Стандартный номинальный расход: 2.200 l/min;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; инертные газы;
• Примечание по рабочей среде: возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла);
• Классификация сопротивления коррозии CRC: 2;
• Температура хранения: -10 ... 60 °C;
• Температура рабочей среды: -10 ... 60 °C;
• Вязкость масла: ISO VG 32;
• Температура окружающей среды: -10 ... 60 °C;
• Вес продукта: 354 g;
• Тип крепления: монтаж в линию; при помощи принадлежностей; опция;
• Пневматическое присоединение, канал 1: G1/4;
• Пневматическое присоединение, канал 2: G1/4;
• Замечания по материалу: cоответствует директиве по ограничению использования опасных веществ (RoHS);
• Материал корпуса: алюминий;
• Материал стакана: алюминий; алюминиевый сплав;
• Информация о материале, смотровое окно: PA.
