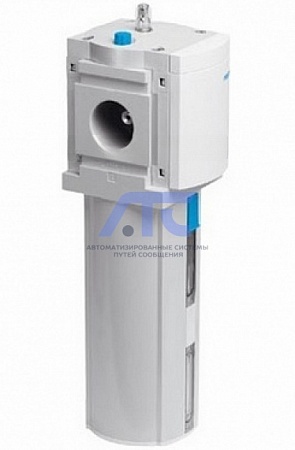

Маслораспылитель MS12-LOE-G-U

используется для добавления точно заданного количества масла в сжатый воздух. Перепад давления при протекании воздуха через сопло Вентури используется для подъема масла из стакана в верхнюю камеру. Оттуда капли масла падают в поток воздуха прямо за пропорциональным клапаном, где и распыляются.

Описание маслораспылителя MS12-LOE-G-U:

Маслораспылитель Festo серии "MS" блочного монтажа, рабочее давление на входе 1 … 16 бар, стандартный расход воздуха 20000 … 22000 л/мин. Макс. емкость для масла 1500 см³. Размер 12.

Стандартный пропорциональный маслораспылитель с металлическим стаканом, направление потока слева направо.

Технические характеристики маслораспылителя MS12-LOE-G-U:

• Размер: 12;
• Серия: MS;
• Положение при монтаже: вертикально +/- 5°;
• Тип конструкции: пропорциональный стандартный маслораспылитель;
• Макс. емкость для масла: 1.500 cm3;
• Кожух стакана: встроен как металлическая оболочка;
• Рабочее давление: 1 ... 16 bar;
• Мин. расход воздуха для работы маслораспылителя: 400 l/min;
• Стандартный номинальный расход: 20.000 ... 22.000 l/min;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4];
• Классификация сопротивления коррозии CRC: 2;
• Температура хранения: -10 ... 60 °C;
• Температура рабочей среды: 0 ... 60 °C;
• Вязкость масла: ISO VG 32;
• Температура окружающей среды: 0 ... 60 °C;
• Вес продукта: 6.500 g;
• Тип крепления: монтаж в линию; с монтажными скобками; опция;
• Пневматическое присоединение, канал 1: внутренний;
• Пневматическое присоединение, канал 2: внутренний;
• Информация о материале, крышка: PA;
• Материал уплотнения: NBR;
• Материал корпуса: алюминий;
• Материал стакана: алюминиевый сплав.
