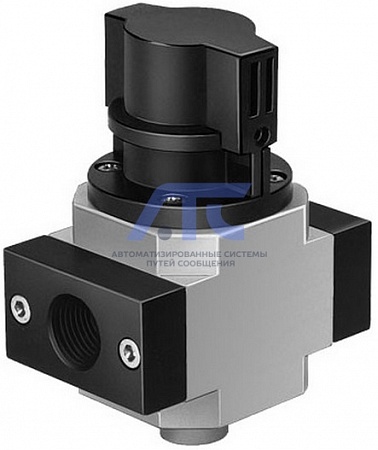

Клапан подачи и сброса давления HE-3/4-D-MIDI

В серию D входят устройства, которые обеспечат подготовку воздуха даже в тесных местах, характерных для электронной промышленности и сборочных систем: оптимизированные по габаритам блоки D Micro. Исключительная прочность при высоких расходах для всех размеров. Прекрасное сочетание характеристик и надежности. Модули серии D обеспечивают широкий диапазон расходов от 450 л/мин. до 12500 л/мин.

Описание клапана подачи и сброса давления HE-3/4-D-MIDI:

Ручной клапан вкл./выкл. Festo серии “D”, распределитель 3/2 бистабильный, резьба G3/4”, рабочее давление на входе 0 … 16 бар, расход воздуха 3800 л/мин,  нереверсивное направление потока. Размер Midi.
Присоединение: каналы 1 и 2 - G3/4", канал 3 - G1/4". Для блоков подготовки воздуха, в сборе с резьбовыми монтажными плитами.

Технические характеристики клапана подачи и сброса давления HE-3/4-D-MIDI:

• Тип конструкции: золотниковая;
• Тип управления: ручное;
• Тип уплотнения: мягкий;
• Выхлоп: не дросселируемый;
• Ручное дублирование: нет;
• Функция распределителя: 3/2 распределитель двустороннего действия;
• Рабочее давление: 0 ... 16 bar;
• Значение с: 17,3 l/sbar;
• Значение b: 0,42;
• Стандартный номинальный расход: 3.800 l/min;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4];
• Классификация сопротивления коррозии CRC: 2;
• Температура рабочей среды: -10 ... 60 °C;
• Температура окружающей среды: -10 ... 60 °C;
• Наличие сертификатов: Germanischer Lloyd;
• Тип крепления: монтаж в линию; при помощи принадлежностей;
• Положение при монтаже: любое;
• Направление потока: нереверсивное;
• Вес продукта: 511 g;
• Пневматическое подключение, канал 1: G3/4;
• Пневматическое подключение, канал 2: G3/4;
• Пневматическое подключение, канал 3: G1/4;
• Материал уплотнения: NBR;
• Материал корпуса: алюминий;
• Примечание по рабочей среде: возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла).
