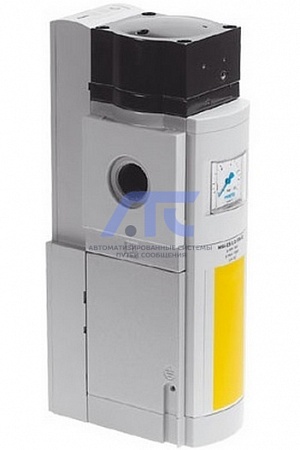

Клапан плавного пуска и быстрого выхлопа MS6-SV-1/2-E-10V24-AG

используется в пневматических системах для управления скоростью подачи и сброса воздуха в пневмоцилиндрах или других исполнительных механизмах.

Описание клапана плавного пуска и быстрого выхлопа MS6-SV-1/2-E-10V24-AG:

Распределитель плавного пуска Festo серии "MS" с манометром, 3/2 Н.З.,, моностабильный, резьба G1/2”, рабочее давление на входе 3,5 … 10 бар, рабочее напряжение 24V DC, стандартный расход воздуха 4300 л/мин, размер 6, монтажный шаг 62 мм.

Технические характеристики клапана плавного пуска и быстрого выхлопа MS6-SV-1/2-E-10V24-AG:

• Серия: MS;
• Размер: 6;
• Монтажный шаг: 62 mm;
• Функция безопасности: выхлоп;
• Safety Integrity Level (SIL): с выхлопом / SIL 3;
• Уровень представления (PL): с выхлопом / категория 4, класс оборудования e;
• Примечания по динамизации усилия: частота переключения мин. 1/месяц;
• Тип конструкции: седло поршня;
• Защита от перекрытия: нет;
• Тип управления: электрический;
• Питание пилотного каскада: внутренний;
• Тип уплотнения: мягкий;
• Функция быстрого выхлопа: не дросселируемый;
• Принцип позиционного обозначения: принцип магнитного поршня;
• Соответствует стандарту: DIN EN ISO 13849-1;
• Ручное дублирование: нет;
• Тип сброса: механическая пружина;
• Тип пилотного управления: с пилотным управлением;
• Функция распределителя: 3/2 Н.З., моностабильный; функция повышения давления;
• Рабочее давление: 3,5 ... 10 bar;
• Манометр: с манометром;
• Значение с: 19,3 l/sbar;
• Значение b: 0,21;
• Стандартный номинальный расход: 4.300 l/min;
• Стандартный расход на выхлоп 6 -> 0 бар: 9.000 l/min;
• Макс. частота переключения: 1 Hz;
• Время выключения: 40 ms;
• Время включения: 130 ms;
• Рабочий цикл: 100 %;
• Отображение статуса сигнала: LED; плавающий контакт;
• Номинальное рабочее напряжение DC: 24 V;
• Допустимые колебания напряжения: +/- 10 %;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4];
• Примечание по рабочей среде: возможна работа со смазкой (впоследствии требуется постоянная смазка);
• Классификация сопротивления коррозии CRC: 2;
• Замечания по материалу: соответствует директиве по ограничению использования опасных веществ (RoHS);
• Класс защиты: IP65; с розеткой;
• Температура среды: -10 ... 50 °C;
• Температура окружающей среды: -10 ... 50 °C;
• Температура хранения: -10 ... 50 °C;
• Сопротивление ударной нагрузке: шоковый тест SG2 по FN/EN;
• Стойкость к вибрации: тест транспортного применения на уровне жесткости 2;
• Авторизация: C-Tick;
• Сертификационный департамент: BGIA 0904020;
• Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению;
• Тип крепления: опция; линейный монтаж; с принадлежностями;
• Положение при сборке: любое;
• Вес продукта: 2.000 g;
• Пневматическое подключение, канал 1: G1/2;
• Пневматическое подключение, канал 2: G1/2;
• Пневматическое подключение, канал 3: G1;
• Электрическое подключение: Sub-D; 9-пин;
• Информация о материале, корпус: алюминиевое литье под давление.
• Информация о материале, уплотнения шланга: NBR;
• Информация о материале, шток: легированная сталь, нержавеющая.
