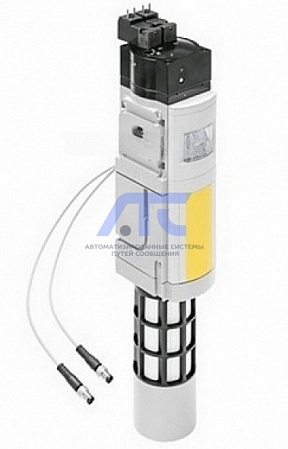

Клапан плавного пуска и быстрого выхлопа MS6-SV-1/2-D-10V24-2M8-SO-AG

используется в пневматических системах для управления скоростью подачи и сброса воздуха в пневмоцилиндрах или других исполнительных механизмах.

Описание клапана плавного пуска и быстрого выхлопа MS6-SV-1/2-D-10V24-2M8-SO-AG:

Распределитель плавного пуска Festo серии "MS", 3/2 Н.З.,, моностабильный, присоединение: G1/2”, рабочее давление на входе 3,5 … 10 бар, электромагнитная катушка 24V DC: 1,8 W, стандартный расход воздуха 4300 л/мин, размер 6, монтажный шаг 62 мм. В комплекте с манометром, глушителем и датчиком давления.

Технические характеристики клапана плавного пуска и быстрого выхлопа MS6-SV-1/2-D-10V24-2M8-SO-AG:

• Серия: MS;
• Размер: 6;
• Монтажный шаг: 62 mm;
• Функция безопасности: выхлоп; предотвращение внезапного запуска (подача давления);
• Safety Integrity Level (SIL): с выхлопом / SIL 3; предотвращение внезапного запуска (подача давления)/SIL3;
• Уровень представления (PL): выхлоп/категория 3, класс оборудования d; предотвращение внезапного запуска (подача давления)/категория 3, Performance Level d;
• Примечания по динамизации усилия: частота переключения мин. 1/месяц;
• Тип конструкции: седло поршня;
• Защита от перекрытия: нет;
• Тип управления: электрический;
• Питание пилотного каскада: внутренний;
• Тип уплотнения: мягкий;
• Функция быстрого выхлопа: не дросселируемый;
• Принцип позиционного обозначения: принцип магнитного поршня;
• Соответствует стандарту: DIN EN ISO 13849-1; DIN EN ISO 13849-2;
• Ручное дублирование: нет;
• Тип сброса: механическая пружина;
• Тип пилотного управления: с пилотным управлением;
• Функция распределителя: 3/2 Н.З., моностабильный; функция повышения давления;
• Рабочее давление: 3,5 ... 10 bar;
• Манометр: с манометром;
• Значение с: 19,3 l/sbar;
• Значение b: 0,21;
• Стандартный номинальный расход: 4.300 l/min;
• Стандартный расход на выхлоп 6 -> 0 бар: 9.000 l/min;
• Макс. частота переключения: 1 Hz;
• Время выключения: 40 ms;
• Время включения: 130 ms;
• Рабочий цикл: 100 %;
• Отображение статуса сигнала: LED; дискретные выходы;
• Характеристики катушки: 24 V DC: 1.8 W;
• Номинальное рабочее напряжение DC: 24 V;
• Допустимые колебания напряжения: +10 % / -15 %;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4];
• Примечание по рабочей среде: возможна работа со смазкой (впоследствии требуется постоянная смазка);
• Классификация сопротивления коррозии CRC: 2 - средняя стойкость к коррозии;
• Замечания по материалу: соответствует директиве по ограничению использования опасных веществ (RoHS);
• Уровень звукового давления: 75 dB(A);
• Класс защиты: IP65; с розеткой;
• Температура среды: -10 ... 50 °C;
• Температура окружающей среды: -10 ... 50 °C;
• Температура хранения: -10 ... 50 °C;
• Сопротивление ударной нагрузке: шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27;
• Стойкость к вибрации: тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6 ;
• Авторизация: RCM Mark;
• Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по машиностроению;
• KC mark: KC-EMV;
• Безопасны для пищевых продуктов: см. дополнительную информацию о материале;
• Тип крепления: опция; линейный монтаж; с принадлежностями;
• Положение при сборке: любое;
• Вес продукта: 2.110 g;
• Пневматическое подключение, канал 1: G1/2;
• Пневматическое подключение, канал 2: G1/2;
• Пневматическое подключение, канал 3: G1;
• Электрическое подключение: 2х разъем; по EN 175301-803; расположение контактов тип С по EN 175301-803; 2-пин;
• Электрическое подключение, датчик положения: 2х кабель с разъемом; 3-пин; М8; поворотные резьбы;
• Материал корпуса: алюминиевое литье под давление.
• Материал уплотнений: NBR;
• Материал штока: легированная сталь, нержавеющая.
