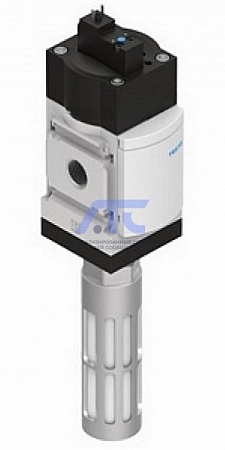

Клапан плавного пуска и быстрого выхлопа MS6-SV-1/2-C-10V24-S

используется в пневматических системах для управления скоростью подачи и сброса воздуха в пневмоцилиндрах или других исполнительных механизмах.

Описание клапана плавного пуска и быстрого выхлопа MS6-SV-1/2-C-10V24-S:

Распределитель плавного пуска Festo серии "MS", 3/2 Н.З.,, моностабильный, резьба G1/2”, рабочее давление на входе 3 … 10 бар, электромагнитная катушка 24V DC: 2,5 W, стандартный расход воздуха 5700 л/мин, размер 6, монтажный шаг 62 мм.

Технические характеристики клапана плавного пуска и быстрого выхлопа MS6-SV-1/2-C-10V24-S:

• Серия: MS;
• Размер: 6;
• Монтажный шаг: 62 mm;
• Функция безопасности: выхлоп;
• Уровень представления (PL): с выхлопом / до Категории 1;
• Тип конструкции: золотниковый;
• Защита от перекрытия: да;
• Тип управления: электрический;
• Питание пилотного каскада: внутренний;
• Тип уплотнения: мягкий;
• Функция быстрого выхлопа: не дросселируемый;
• Ручное дублирование: на пилотных клапанах с электроуправлением: нефиксирующееся с ростом давления; на сбросных клапанах: фиксирующееся, с самовозвратом;
• Тип сброса: механическая пружина;
• Тип пилотного управления: с пилотным управлением;
• Функция распределителя: 3/2 Н.З., моностабильный; функция повышения давления;
• Рабочее давление: 3 ... 10 bar;
• Значение с: 23,2 l/sbar;
• Значение b: 0,4;
• Стандартный номинальный расход: 5.700 l/min;
• Стандартный расход на выхлоп 6 -> 0 бар: 7.600 l/min;
• Время выключения: 65 ms;
• Время включения: 370 ms;
• Рабочий цикл: 100%;
• Характеристики катушки: 24 V DC: 2.5 W;
• Допустимые колебания напряжения: +/- 10 %;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4];
• Примечание по рабочей среде: возможна работа со смазкой (впоследствии требуется постоянная смазка);
• Классификация сопротивления коррозии CRC: 2;
• Класс защиты: IP65; с розеткой;
• Температура среды: 0 ... 60 °C;
• Температура окружающей среды: 0 ... 60 °C;
• Температура хранения: -10 ... 60 °C;
• Сопротивление ударной нагрузке: шоковый тест SG2 по FN/EN;
• Стойкость к вибрации: тест транспортного применения на уровне жесткости 2 в соответствии;
• Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по машиностроению;
• Надежный компонент: да;
• Тип крепления: опция; линейный монтаж; с принадлежностями;
• Положение при сборке: любое;
• Вес продукта: 1.006 g;
• Пневматическое подключение, канал 1: G1/2;
• Пневматическое подключение, канал 2: G1/2;
• Пневматическое подключение, канал 3: G3/4;
• Электрическое подключение: разъем; по EN 175301-803; исполнение С; 2-пин;
• Информация о материале, корпус: алюминиевое литье под давление.
• Информация о материале, уплотнения шланга: NBR;
• Информация о материале, шток: легированная сталь, нержавеющая.
