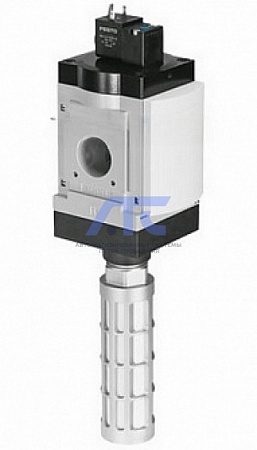

Клапан подачи и сброса давления MS9-EE-NG-V24-S-VS

используется в различных гидравлических, пневматических и топливных системах для подачи и сброса давления. Обеспечивает поступление рабочей среды в систему при достижении определенного давления и защищает систему от избыточного давления, стравливая излишки среды при превышении заданного уровня.

Описание клапана подачи и сброса давления MS9-EE-NG-V24-S-VS:

Технические характеристики клапана подачи и сброса давления MS9-EE-NG-V24-S-VS:

• Серия: MS;
• Размер: 9;
• Монтажный шаг: 90 mm;
• Тип конструкции: золотниковый;
• Тип управления: электрический;
• Тип уплотнения: мягкий;
• Функция быстрого выхлопа: не дросселируемый;
• Ручное дублирование: защелкиваемый; толкающий;
• Тип сброса: механическая пружина;
• Тип пилотного управления: с пилотным управлением;
• Функция распределителя: 3/2 Н.З., моностабильный;
• Рабочее давление: 3,5 ... 16 bar;
• Стандартный номинальный расход: 18.500 l/min;
• Стандартный номинальный расход 2-3: 14.100 l/min;
• Рабочий цикл: 100%;
• Характеристика катушки: 24 V DC: 4.5 W;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4];
• Примечание по рабочей среде: возможна работа со смазкой (впоследствии требуется постоянная смазка);
• Классификация сопротивления коррозии CRC: 2;
• Замечания по материалу: соответствует директиве по ограничению использования опасных веществ (RoHS);
• Температура среды: -10 ... 60 °C;
• Уровень звукового давления:  93 dB(A);
• Класс защиты: IP65;
• Температура окружающей среды: -10 ... 60 °C;
• Тип крепления: опция; линейный монтаж; с принадлежностями;
• Положение при сборке: любое;
• Вес продукта: 2.300 g;
• Пневматическое подключение, канал 3: G1;
• Питание пилотного каскада: внутренний;
• Электрическое подключение: разъем; кубическая форма; по DIN EN 175301-803; исполнение А;
• Информация о материале, золотник: POM;
• Информация о материале, уплотнения шланга: NBR;
• Информация о материале, корпус: алюминиевое литье под давление.
