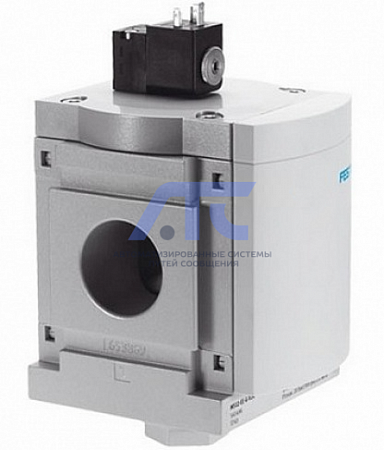

Клапан подачи и сброса давления MS12-EE-G-V24

используется в различных гидравлических, пневматических и топливных системах для подачи и сброса давления. Обеспечивает поступление рабочей среды в систему при достижении определенного давления и защищает систему от избыточного давления, стравливая излишки среды при превышении заданного уровня.

Описание клапана подачи и сброса давления MS12-EE-G-V24:

Технические характеристики клапана подачи и сброса давления MS12-EE-G-V24:

• Тип конструкции: золотниковый;
• Тип управления: электрический;
• Функция быстрого выхлопа: не дросселируемый;
• Ручное дублирование: защелкиваемый; толкающий;
• Тип сброса: механическая пружина;
• Тип пилотного управления: с пилотным управлением;
• Функция распределителя: 3/2 Н.З., моностабильный;
• Рабочее давление: 3 ... 16 bar;
• Стандартный номинальный расход: 25.000 ... 32.000 l/min;
• Рабочий цикл: 100%;
• Характеристика катушки: 24 V DC: 4.5 W;
• Допустимые колебания напряжения: +/- 10 %
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; инертные газы;
• Примечание по рабочей среде: возможна работа со смазкой (впоследствии требуется постоянная смазка);
• Классификация сопротивления коррозии CRC: 2;
• Замечания по материалу: не содержит медь и тефлон;
• Температура среды: -10 ... 50 °C;
• Класс защиты: IP65;
• Температура окружающей среды: -10 ... 50 °C;
• Тип крепления: опция; линейный монтаж; с принадлежностями;
• Положение при сборке: любое;
• Направление потока: нереверсивный;
• Вес продукта: 3.800 g;
• Пневматическое подключение, канал 1: модуль коллектора;
• Пневматическое подключение, канал 2: модуль коллектора;
• Пневматическое подключение, канал 3: G1;
• Питание пилотного каскада: внутренний;
• Электрическое подключение: кубическая форма; по DIN EN 175301-803;
• Информация о материале, уплотнения шланга: NBR;
• Информация о материале, корпус: алюминиевое литье под давление.
