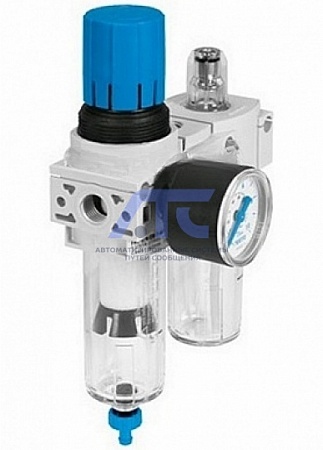

Блок подготовки воздуха комбинация FRC-1/4-DB-7-MINI-KA

Возможность выбора 4 разных размеров (от D Micro до D Maxi) делает эту серию пригодной для всех отраслей и условий работы. Исключительная прочность при высоких расходах для всех размеров. Прекрасное сочетание характеристик и надежности. Модули серии D обеспечивают широкий диапазон расходов от 450 л/мин. до 12500 л/мин. В серию D входят устройства, которые обеспечат подготовку воздуха даже в тесных местах, характерных для электронной промышленности и сборочных систем.

Описание блока подготовки воздуха FRC-1/4-DB-7-MINI-KA:

Блок подготовки воздуха Festo серии "DB", присоединение G1/4”, рабочее давление на входе 1,5 ... 10 бар, расход воздуха 700 л/мин, диапазон давления управления 0,5 ... 7 бар, ширина 108 мм, степень фильтрации 40 мкм, размер MINI.

Состав: фильтр-регулятор давления с манометром, разветвитель, маслораспылитель, степень фильтрации 40 мкм. Макс. выходное давление 7 бар, ручной отвод конденсата. Макс. расход 2500 л/мин.

Технические характеристики блока подготовки воздуха FRC-1/4-DB-7-MINI-KA:

• Размер: Mini;
• Ширина: 108 mm;
• Функция быстрого выхлопа: не дросселируемый;
• Серия: DB;
• Фиксатор привода: поворотная рукоятка с фиксацией;
• Положение при сборке: вертикально +/- 5°;
• Отвод конденсата: ручное вращением;
• Тип конструкции: фильтр-регулятор / разветвитель / маслораспылитель;
• Макс. объем конденсата: 13 ml;
• Степень фильтрации: 40 µm;
• Функция контроллера: постоянная выходного давления; со вторичным сбросом; с обратным протоком; без компенсации первичного давления;
• Манометр: с манометром;
• Рабочее давление: 1,5 ... 10 bar;
• Диапазон давления управления: 0,5 ... 7 bar;
• Макс. гистерезис давления: 0,5 bar;
• Макс. стандартный расход: 2.500 l/min;
• Стандартный номинальный расход: 700 l/min;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:9:4];
• Примечание по рабочей среде: операция смазывания невозможна;
• Разрешенные марки масла: специальное масло Festo в контейнерах по 1 л; код заказа: 152 811 OFSW-32; ARAL Vitam GF 32; BP Energol HLP 32; ESSO Nuto H 32; MOBIL DTE 24; SHELL Tellus Oil DO 32; вязкость 32mm?/s при 40°C; ISO класс VG 32 по ISO 3448;
• Классификация сопротивления коррозии CRC: 1;
• Температура хранения: -5 ... 50 °C;
• Чистота воздуха на выходе: cжатый воздух по ISO 8573-1:2010 [7:9:-];
• Температура среды: -5 ... 50 °C;
• Вязкость масла: ISO VG 32;
• Температура окружающей среды: -5 ... 50 °C;
• Вес продукта: 285 g;
• Тип крепления: опция; линейный монтаж; со сквозным отверстием; с монтажными скобками;
• Присоединение манометра: G1/8;
• Пневматическое подключение, канал 1: G1/4;
• Пневматическое подключение, канал 2: G1/4;
• Пневматическое подключение, канал 3: G1/4;
• Замечания по материалу: соответствует директиве по ограничению использования опасных веществ (RoHS);
• Информация о материале, уплотнения шланга: NBR;
• Информация о материале, поворотная рукоятка: POM;
• Информация о материале, фильтр: PE;
• Информация о материале, корпус: PA с армированием;
• Информация о материале, стакан: PC.
