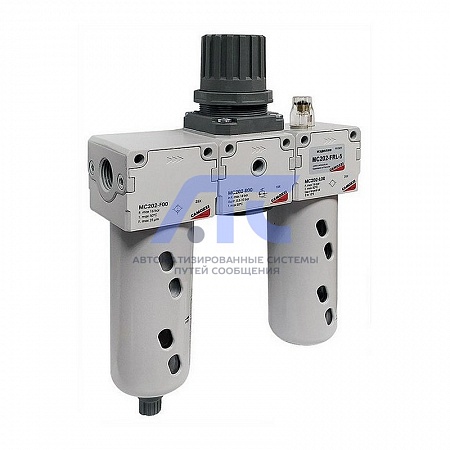

Блок подготовки воздуха комбинация MC202-FRL-5

Тип сборки фильтров, регуляторов и маслораспылителей Серии MC позволяет легко и быстро получать необходимую конфигурацию блока подготовки воздуха. Сборка обеспечивается шпильками с наружной и внутренней резьбами, на которые надеваются отдельные элементы без ограничения. Такая сборка обеспечивает лёгкий монтаж, обслуживание и комбинирование блоков в соответствии с потребностями клиентов. Блок в сборе может крепиться через отверстия в корпусах отдельных элементов или при помощи боковых фланцев.

Описание блока подготовки воздуха комбинации MC202-FRL-5:

Блок подготовки воздуха Camozzi, резьба G1/2", тонкость фильтрации: 5 мкм, слив конденсата: ручной/полуавтоматический, рабочее давление на входе: 0,3 ... 16 бар, со сбросом давления, регулировка давления на выходе: 0,5 ... 10 бар, расход воздуха: 4900 Нл/мин.

Технические характеристики блока подготовки воздуха комбинации MC202-FRL-5:

Вариант сборки FRL. В состав сборки входят:

• Фильтр (степень фильтрации 5 мкм - MC202-F10);
• Регулятор давления (MC202-R00);
• Маслораспылитель (MC202-L00);
• Винты для сборки (2 комплекта E - MC2-VM).

• Привод: поворотная рукоятка с фиксацией;
• Тонкость фильтрации: 5 мкм;
• Расход воздуха: 4900 Нл/мин;
• Объем конденсата: 72 куб. см;
• Объем масла: 170 см³;
• Слив конденсата: ручной/полуавтоматический;
• Пневматическое подключение канал 1: G1/2";
• Пневматическое подключение канал 2: G1/2";
• Подключение манометра: G1/8";
• Манометр: без манометра;
• Рабочее давление на входе: 0,3 ... 16 bar;
• Диапазон давления на выходе: 0,5 ... 10 bar;
• Сброс избыточного давления: со сбросом;
• Температура среды:  -5 ... +50°C;
• Температура окружающей среды:  0... +50°C;
• Материал корпуса: алюминиевый сплав;
• Материал мембраны: NBR;
• Положение при сборке: вертикальное;
• Крепление: в магистрали или к стене;
• Высота/ширина/глубина: 256,5 х 186 х 60 мм.
