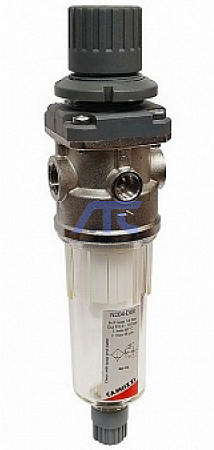

Фильтр-регулятор N104-D01

используeтся для очистки сжатого воздуха от влаги, грязи и твердых частиц перед использованием в пневматическом контуре. Фильтры могут быть оснащены различными типами конденсатоотводчиков, от ручного до автоматического сброса.

Различные требования к качеству воздуха требуют адаптированных фильтрующих элементов. Загрязнение фильтрующих элементов влияет на возможную пропускную способность фильтра, поэтому рекомендуется проверять и, при необходимости, заменять фильтрующие элементы.

Фильтры-регуляторы Серии N поставляются с присоединительными размерами G1/4 и G1/8. Регулятор имеет мембрану с отверстием для сброса выходного давления, превышающего уровень настройки. Прозрачный стакан фильтра позволяет контролировать уровень конденсата.

Фильтры-регуляторы оснащены полуавтоматическим клапаном сброса (реагирует на падение давления на входе ниже 0,3 бар при отключении компрессора в конце смены). Полуавтоматический клапан сброса имеет также ручной режим.

Версия фильтра со стаканом из никелированной латуни позволяет получить безопасный монтаж в ограниченном пространстве и защиту от механических ударов, эксплуатировать фильтр в агрессивных средах и средах с повышенной температурой.

Описание фильтра-регулятора N104-D01:

Фильтр-регулятор давления Camozzi, присоединение G1/4", объем конденсата 11 см³, тонкость фильтрации 25 мкм, слив конденсата ручной/полуавтоматический, без сброса давления.

Технические характеристики фильтра-регулятора N104-D01:

• Привод: поворотная рукоятка с фиксацией;
• Тонкость фильтрации: 25 мкм;
• Объем конденсата: 11 куб. см;
• Слив конденсата: ручной/полуавтоматический;
• Пневматическое подключение, канал 1: G1/4";
• Пневматическое подключение, канал 2: G1/4";
• Подключение манометра: G1/8";
• Манометр: без манометра;
• Диапазон давления на входе: 0 ... 16 bar;
• Диапазон давления на выходе: 0,5 ... 10 bar;
• Макс. гистерезис давления: 0,2 bar;
• Сброс избыточного давления: без сброса;
• Рабочая температура: -5 ... 50°C;
• Материал корпуса: латунь;
• Материал мембраны: NBR;
• Конструкция: с фильтрующим элементом из HDPE (полиэтилен высокой плотности);
• Положение при сборке: вертикальное +/- 5°;
• Для соединения элементов в блок подготовки воздуха можно использовать фитинги мод. S2500.
